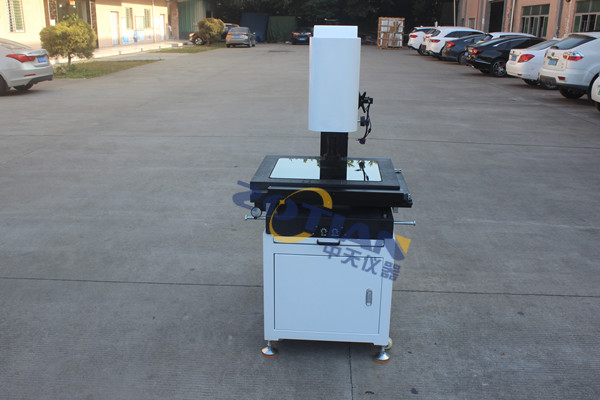

影像儀的工作原理主要基于光學技術和數字圖像處理技術。以下是影像儀工作原理的詳細解釋：

一、光學成像
1、光源：影像儀使用特定的光源（如表面光、輪廓光、同軸光等）來照亮被測物體。這些光源的選擇取決于被測物體的特性、測量要求以及所需的圖像質量。
2、光學系統：光線經過凸透鏡或反射鏡的聚焦，形成一個物體的實際倒立影像。這個影像被投射到影像儀的光敏元件上。

二、光信號轉換
1、光敏元件：影像儀中的光敏元件（如CCD或CMOS芯片）感受到聚焦后的光線。這些光敏元件上植入了微小的光敏物質，稱為像素。
2、電荷轉換：光敏元件上的像素將光線轉換為電荷。這些電荷隨后被轉移到相鄰的像素點，形成像素電荷。

三、數字信號處理
1、像素集成電路：影像儀中的像素集成電路將像素電荷轉換為電壓信號。由于每個像素都擁有不同的位置和電荷量，因此每個像素上的電壓信號也是不同的。
2、模數轉換：這些電壓信號通過模數轉換器（ADC）轉換為數字信號。這些數字信號可以進一步進行圖像處理，如增強對比度、調整色彩等。



四、圖像測量與分析
1、圖像傳輸與顯示：數字信號被傳輸到計算機或顯示設備上，形成被測物體的圖像。
2、測量軟件：通過專門的測量軟件，操作員可以在圖像上選擇測量點、線、面等元素，并進行尺寸、角度、形狀等幾何特征的測量。
3、數據處理：測量軟件還可以進行數據處理和結果分析，如計算測量結果的平均值、標準差等統計指標，以及生成測量報告。

五、自動對焦與測量
1、自動對焦：許多影像儀具有自動對焦功能，可以自動調整鏡頭焦距以獲得清晰的圖像。這有助于減少人為操作誤差，提高測量精度。
2、CNC自動測量：一些影像儀還具有CNC自動測量功能，可以自動編程并執行測量任務。這大大提高了測量效率，并減少了操作員的工作量。

綜上所述，影像儀的工作原理是通過光學成像、光信號轉換、數字信號處理以及圖像測量與分析等步驟，將被測物體的圖像轉換為數字信號，并進行準確的測量和分析。這種工作原理使得影像儀在醫學、工業檢測、安防監控等領域具有廣泛的應用價值。
