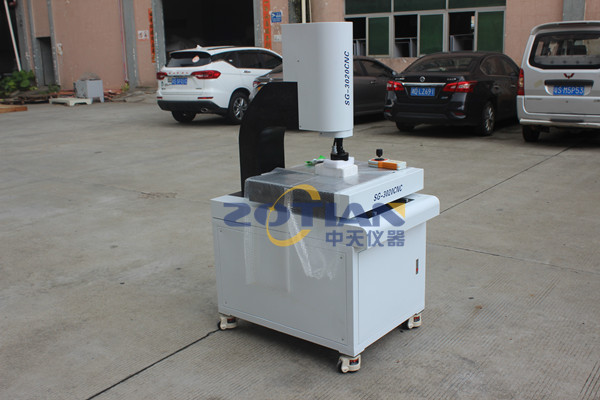

影像儀，又名影像測量儀、影像式精密測繪儀、二次元影像測量儀、光學測量儀，是傳統投影儀的替代品。以下是對影像儀的詳細介紹：

一、基本原理
影像儀是建立在CCD數位影像的基礎上，依托于計算機屏幕測量技術和空間幾何運算的強大軟件能力而產生的。計算機在安裝上專用控制與圖形測量軟件后，變成了具有軟件靈魂的測量大腦，是整個設備的主體。它利用表面光或輪廓光照明后，經變焦距物鏡通過攝像鏡頭，攝取影像再通過S端子傳送到電腦屏幕上，然后以十字線發生器在顯示器上產生的視頻十字線為基準，對被測物進行瞄準測量，并通過工作臺帶動光學尺在X、Y方向上移動，由多功能數據處理器進行數據處理，通過軟件進行計算完成測量。

二、種類與功能
影像儀主要分為全自動影像測量儀（又名CNC影像儀）與手動影像測量儀兩種。全自動影像儀使用自動邊緣提取、自動匹配、自動對焦、測量合成等先進的機器視覺和人工智能技術，能實現高精度的測量與自動對焦。這些技術提高了測量的連貫性和準確性，進而提了生產效率與產品質量。此外，全自動影像儀還具有多種功能，如CNC定位自動測量、自動學習批量測量、影像地圖全視野目標引導、鷹眼放大等。

手動影像測量儀則需要操作員手動進行對焦、選點等操作，雖然相對于全自動影像儀來說操作復雜度稍高，但在某些特定應用場景下仍然具有一定的應用價值。



三、結構組成
影像測量儀是由機械主體、標尺系統、影像探測系統、驅動控制系統和測量軟件等部分組成的測量儀器。其中，高解析度CCD彩色攝像器、連續變倍物鏡、彩色顯示器、視頻十字線發生器、精密光學尺、多功能數據處理器等部件共同構成了高精度光學影像測量儀器。

四、應用優勢
1、高精度：影像儀采用非接觸式測量方式，配合高精度CCD攝像器和光學尺等部件，能夠?qū)崿F(xiàn)微米級定位和高精度測量。
2、效率率：全自動影像儀具有自動學習、自動編程、自動對焦等功能，能夠大大提高測量效率。
3、易操作：影像儀具有友好的用戶界面和簡單的操作方式，使得用戶能夠輕松掌握操作方法。
4、多功能：影像儀不僅能夠測量產品的長、寬、直徑、角度等幾何尺寸，還能夠進行圖像存儲、分析以及導入其他軟件進行再分析等操作。

五、應用領域
影像儀廣泛應用于各種工業制造領域，如機械、電子、模具、汽車、航空航天等行業。它可用于測量各種復雜形狀和尺寸的工件，如精密零件、模具、鑄件等。同時，影像儀還可用于質量檢測、逆向工程、產品開發等領域，為企業的生產和研發提供有力的技術支持。

綜上所述，影像儀是一種高精度、效率率、易操作且多功能的測量儀器，在工業制造領域具有廣泛的應用前景。
